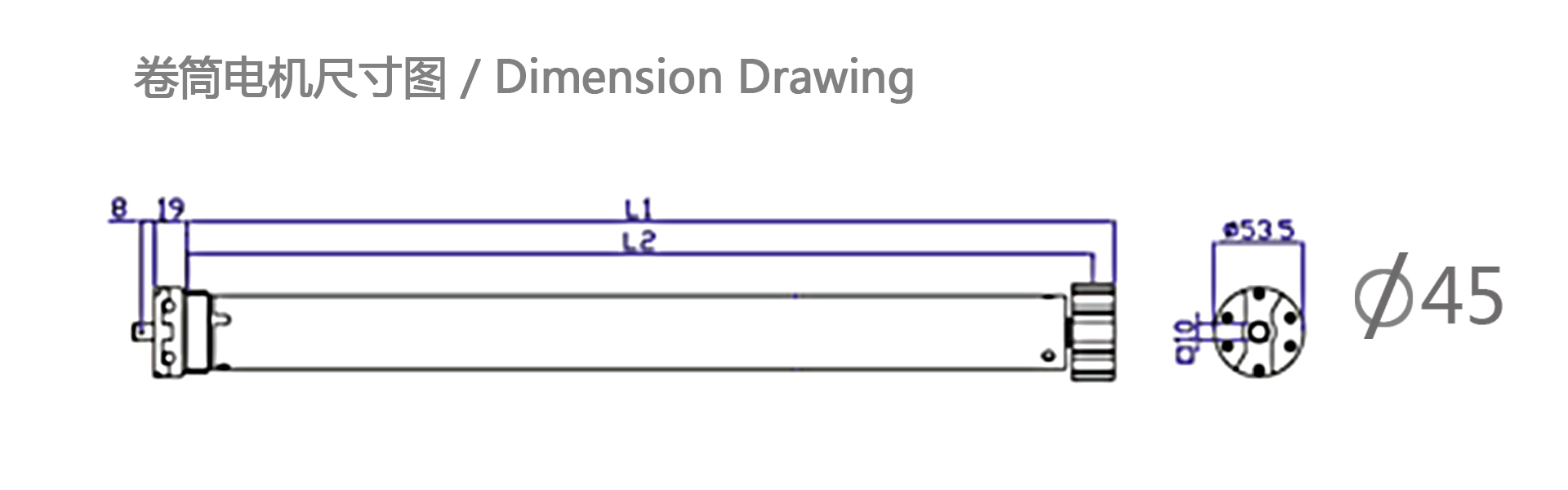

升降燈采用管狀電機，噪音小限位精確，

內置過熱保護裝置，可任意升、降、停，具有運轉寧?kù)o，調試方便特點。

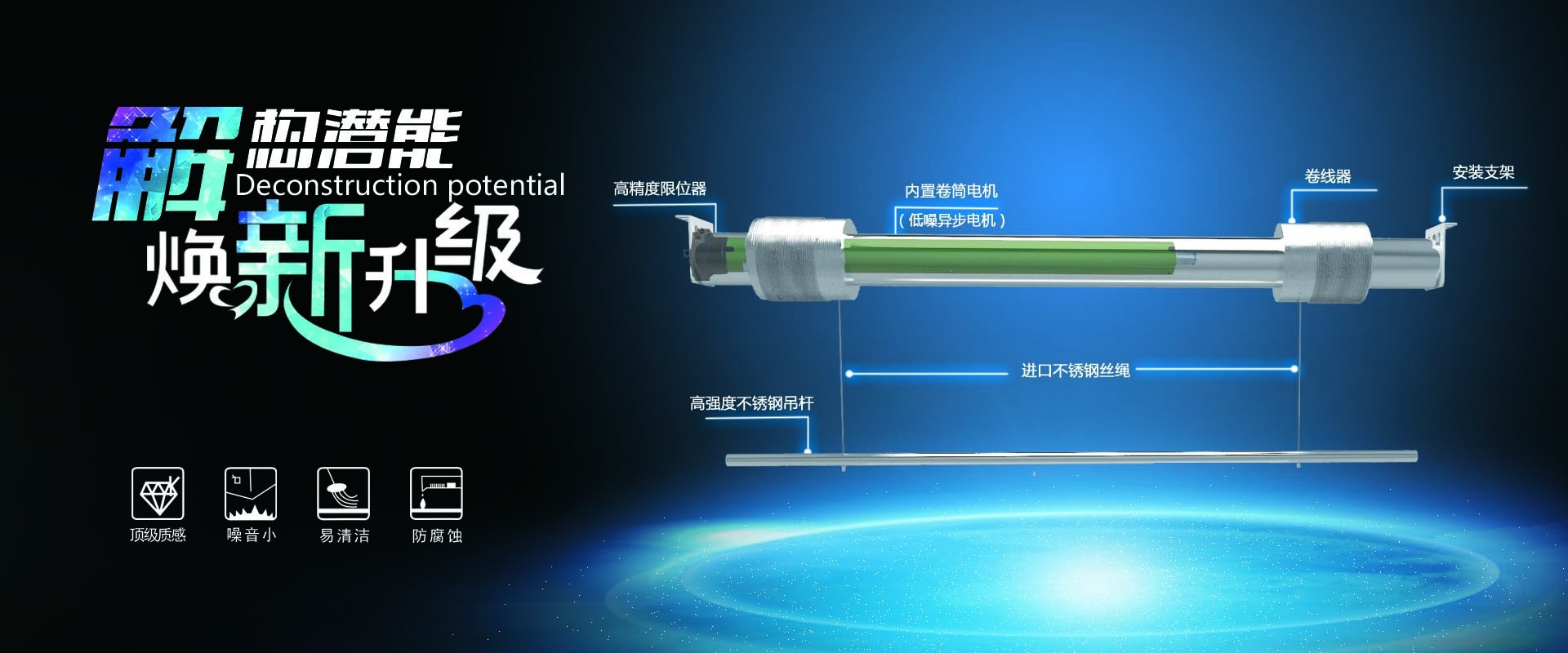

卷管外配套使用相同內徑的螺紋卷繩器和特制加粗超軟鋼絲繩，保證排燈完全能同步水平升降。

◇升降燈技術特點與安裝方式

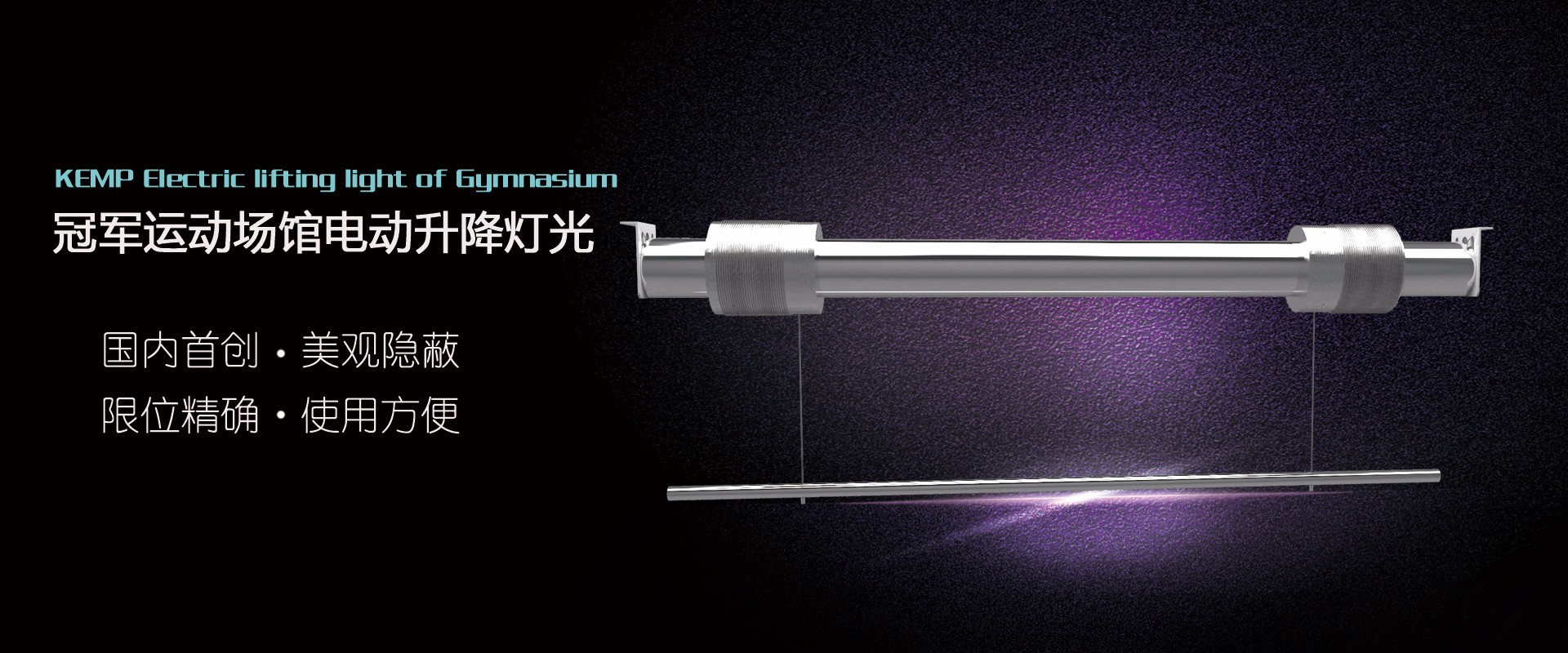

升降燈是我公司開發的一種新型產品，為了解決多功能場館手動及安裝的不便。當您要換燈光時就不用再用危險的高梯了，只需輕輕一按遙控器，場館燈即可降低/升高。可隨時停留在合適的視覺高度，升降高度1-7米，可以選用國產或進口馬達。具有噪音小、限位精確的特點。控制方式可采用開關、無線電控制、也可連接中控。本產品外觀漂亮簡潔，安裝方便。適合用于大型體育館、館、學校、休閑娛樂場地、園林山莊等場所。

場館升降燈采用管狀電機，噪音小限位精確，內置過熱保護裝置，可任意升、降、停，具有運轉寧?kù)o，調試方便特點。卷管外配套使用相同內徑的螺紋卷繩器和特制加粗超軟鋼絲繩，保證場地?zé)?span style="line-height: 28.5714px;">能完全同步水平升降。

一、技術特點：

1.國內首創集成式電動遙控升降

2.美觀隱蔽性強，不破壞原有場館結構

3.遙控范圍廣可同時遙控最大16套升降系統，也可以單獨升降一套靈活易于操作。

4.有效解決多功能地?zé)艄鉀_突問題，提供更專業地照明。

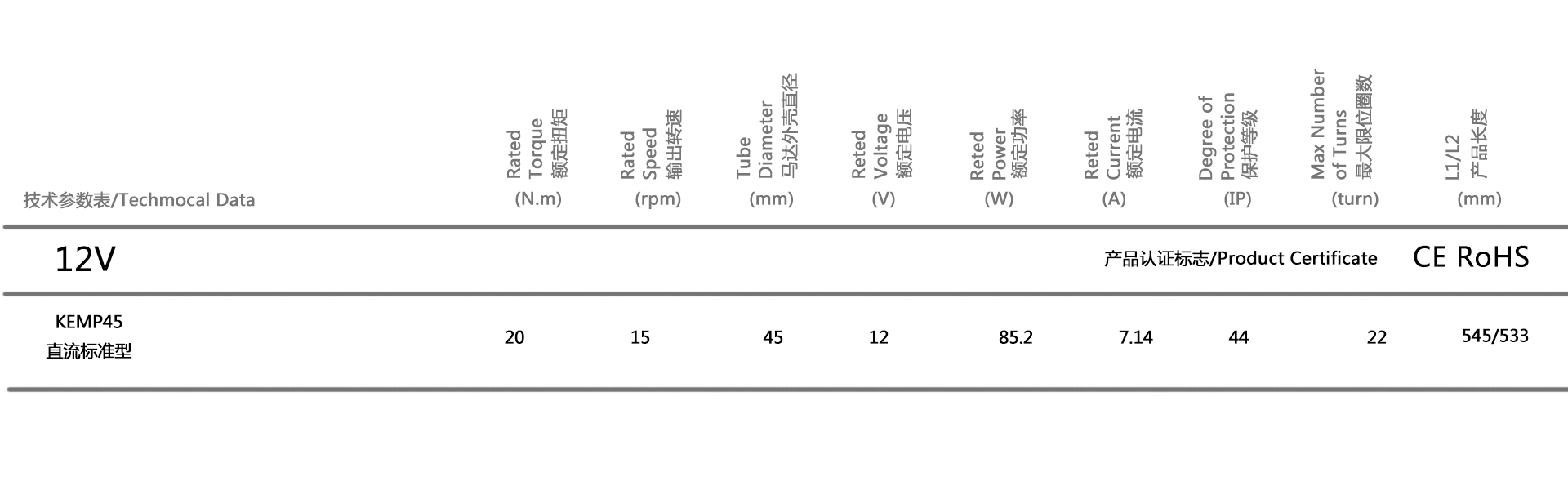

二、技術參數：

1.電源AC220V 50Hz。

2.電機內置過熱保護裝置，使電機長久耐用。

3.電機內置限位裝置，上下限位精確。

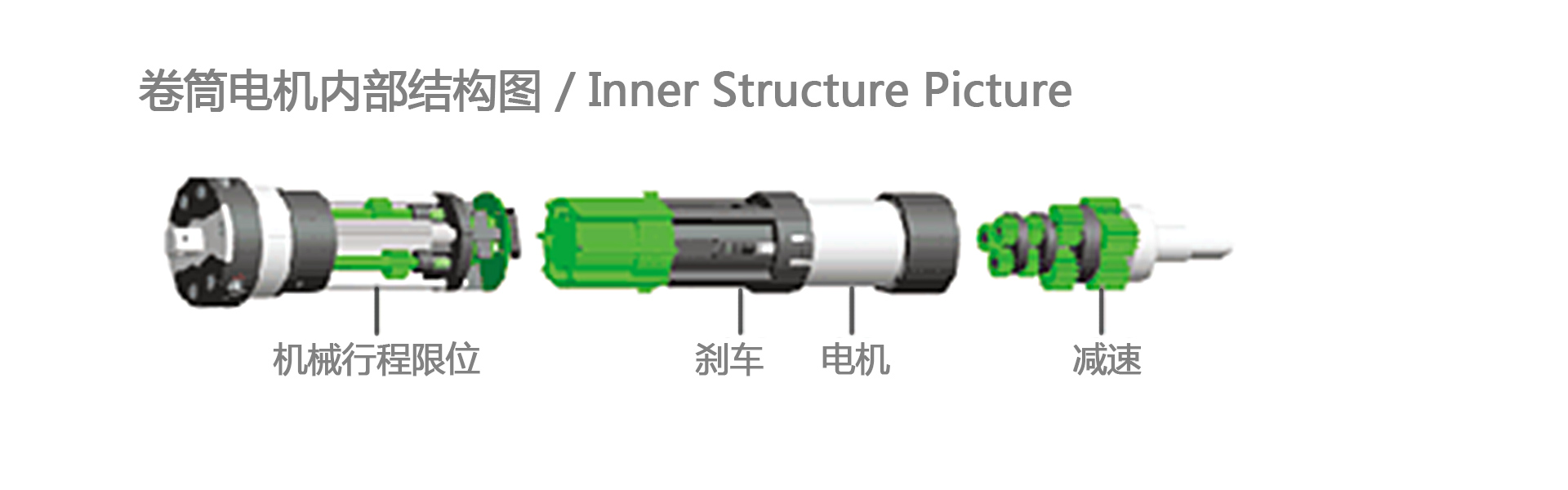

4.電機采用行星減速裝置，粉末冶金齒輪，力大耐用。

5.適用寬度：1-35米 適用高度1-20米。

6.升降速度每分鐘可達到5米左右。

三、安裝步驟：利用中軸器將主機連接，測量每個固定支架之間要在同一中心線上，將會標固定桿連接并與主機連接，接通電源，將場館升降燈升起降下并檢查上下位置是否正確，

限位設定：往“+”逆時針?lè)较蛐D(zhuǎn)為增加吊架的工作距離，往“-”順時針?lè)胶托D(zhuǎn)為縮短升降燈的工作距離，例如：當在調試上限位的時候往“+”逆時針?lè)较蛐D(zhuǎn)的越多則升降燈往上走的越多，當在調試下限位的時候往“+”逆時針?lè)较蛐D(zhuǎn)的越多則場館升降燈往下走的越多，往“-”順時針?lè)较蛴上喾矗井a(chǎn)品在出廠的時候上下兩點已經調至最大工作距離，所以在調試的時候不能將限位往“+”逆時針的方向旋轉，位置調整只能在最高點與最低點之間調整。

（1）上限位：當升降燈上升到達頂上時集成升降排燈未能自動停止工作，則需要往“-”順時針?lè)较蛐D(zhuǎn)，如場館升降燈還沒有封頂時已經自動停止工作則往“+”逆時針?lè)较蛐D(zhuǎn)。

（2）下限位：場館升降燈下降到正常使用位置時同，會難過沒有自動停止工作則往“-”順時針?lè)较蛐D(zhuǎn)。如果還沒有到達使用位置升降燈停止工作則往“+”逆時針?lè)较蛐D(zhuǎn)，如果此時鋼絲已經從導線輪里面全部放出則不能往“+”逆時針?lè)较蛐D(zhuǎn)（以免出現鋼絲反轉現象），請更換更長行程的升降系統。

使用環境：不要將吊架安裝在蒸汽管，中央空調出風口等發熱設備附近；不要將吊架安裝在帶有腐濁性氣體和潮濕的環境內；電源電壓220V±10V。

注意事項：樓頂結構必須牢固，膨脹螺絲必須有足夠深度以保證足夠的承受力，吊架在安裝調試時下方嚴禁站人，并有相應的保護措施。在吊架運行的軌跡內不可有其他的物體影響吊架的收縮與打開，吊架在運行時嚴禁將手和其他物體深入吊架內。

四、故障及排除方法：

（1）場館升降燈沒有動作并且電機沒有工作的聲音：排除方法是檢查電源是否通電，可查看控制上電源指示燈，或遙控器手柄內是否有電池，并且電量是否充足。

（2）限位不受控制，并且升降燈運行的方向和遙控器的按鍵方向不一致（這種情況為集成升降排燈上鋼絲繩已經出現反轉現象）排除方法是按住遙控器的上升鍵，場館升降燈會自動往下走讓會標一直走到處于上升的過程中來，按停止鍵重新進行限位設定即可。

（3）調試一段時間后，場館升降燈不能工作，遙控器能聽到“滴”的響聲。

（4）排除方法：等待20分鐘以后再進行調試，因?yàn)楸井a(chǎn)品采用的是管狀電機，為了更好地保護電機的使用壽命，電機帶有過熱保護裝置，一般場館升降燈連續工作5分鐘以后就會出現這種情況。

◇升降燈施工周期

1、施工第一天入場由施工方備齊所需施工材料及工具，完成場地測量腳手架搭建。

2、施工二到五天完成固定點鋼管及鋼絲固定、燈具安裝。

3、施工六到十天完成線路、開關、漏電保護、電機、及總開關的整體布線

4、收尾工作二至三天進行燈光調試、單組場地?zé)艄饧叭珗?chǎng)地?zé)艄鉁y(cè)試有甲方人員參與執行。

◇升降燈施工流程

◇升降燈施工人員需求計劃

◇升降燈施工安裝人員的勞動保護

入場人員要求佩戴絕緣手套、保護頭盔。高空吊裝固定人員配備安全帶，單人連續施工時間不得超過8小時。

◇升降燈電氣設備防護

符合現行國家標準《用電安全導則》GB／T 13869、《爆炸和火災危險環境電力裝置設計規范》GB 50058和《外殼防護等級(IP代碼)》GB 4208的規定，并適應施工現場作業環境條件。對易燃易爆物的防護，所規定的防護處置和防護等級是指電氣設備的防護結構和措施與危險類別和區域范圍相適應；對污源及腐蝕介質的防護，所規定的防護處置和防護等級是指在原已存在污源和腐蝕介質的環境中，電氣設備應具備與環境條件相適應的防護結構或措施。

◇升降燈接地與防雷

按照現行國家標準《系統接地的型式及安全技術要求》GB 14050，結合施工現場實際，規定了適合于施工現場臨時用電工程系統接地的基本型式，強調采用TN-S接零保護系統，禁止采用TN-C系統，明確規定TN-S系統的形成方式和方法，防止TN與TT系統混用的潛在危害。中性點是指三相電源作Y連接時的公共連接端。中性線是指由中性點引出的導線。工作零線是指中性點接地時，由中性點引出，并作為電源線的導線，工作時提供電流通路。保護零線是指中性點接地時，由中性點或中性線引出，不作為電源線，僅用作連接電氣設備外露可導電部分的導線，工作時僅提供漏電電流通路。

◇升降燈配電箱及開關箱

配電箱及開關箱的設置為綜合適應施工現場用電設備分區布置和用電特點，提高用電安全、可靠性，這4條依據現行國家標準《供配電系統設計規范》GB 50052明確規定了施工現場用電工程三級配電原則，開關箱“一機、一閘、一漏、一箱”制原則和動力、照明配電分設原則。規定三相負荷平衡的要求主要是為了降低三相低壓配電系統的不對稱度和電壓偏差，保證用電電能質量。規定配電箱、開關箱的統一箱體材料標準，包含禁止使用木板配電箱和木板開關箱。

◇升降燈使用與維護

按照現行國家標準《建設工程施工現場供用電安全規范》GB 50194對配電箱、開關箱名稱、用途、分路做出標記，主要是為了防止誤操作。

◇升降燈電動建筑機械和手持式電動工具

按照現行國家標準《用電安全導則》GB／T 13869，對施工現場露天作業條件下的電動建筑機械和手持式電動工具作出的共性安全技術規定。

◇升降燈照明安全

符合現行國家標準《用電安全導則》GB／T 13869中規定的原則，規定的用電設備接零保護和漏電保護要求相適應。本條關于室內、外燈具的安裝高度和燈具與易燃物之間的安全距離的規定符合現行國家標準《建設工程施工現場供用電安全規范》GB 50194和《建筑照明設計標準》GB 50034。

Q1：升降燈的適用場合？

A：場館升降燈適合安裝在室內多功能羽毛球館，解決手動及安裝的不便，隨意升降高度，輕松解決更換燈光問題。

Q2：升降燈的適用升降高度是多少米？

A：場館升降燈適用高度為1-7米。

Q3：升降燈升降時有噪音嗎？

A：場館升降燈采用管狀電機，與升降晾衣架同類原理，噪音小限位精確。

Q4：升降燈如何控制升降？

A：場館升降燈的控制方式可采用開關、無線電控制、也可連接中控等方式控制排燈升降。

Q5：升降系統最多可控制幾套？

A：場館升降燈單個控制器可同時控制最多16套升降，也可以單獨升降一套，操作起來靈活方便。
